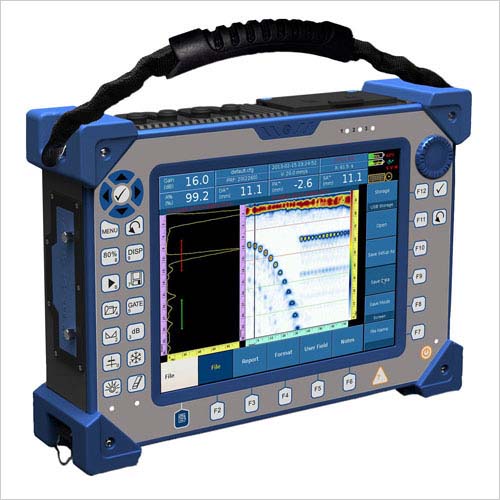

Cany-96:科研级 相控阵超声波探伤仪(相控阵)
联系方式
总机:021-65730171
传真:021-65732715
产品分类信息
显微镜
光学仪器
分光光度计
放大镜
衡器
测厚仪
测绘仪器
测量仪器
测量投影仪.轮廓仪
工具显微镜.万能工具显微镜.万工显
硬度计
金相试样机械
三坐标测量
超声波清洗器
实验设备
电化学仪器
水质分析
分析仪器
物理仪器
物性分析
环境检测
生命科学
药检仪器
基础仪表
电气测量
电学仪器
通讯仪器
量具量仪
无损检测
试验机
食品仪器
石油仪器
地质仪器
公路仪器
显微镜内窥镜
检测仪器
教学仪器
眼镜仪器
纺织仪器
气体检测
植物土壤仪器
涂装仪器
建筑仪器
专业仪器
电动工具/手动工具
品牌专区
玻璃仪器
实验仪器
试验机.
电化学仪器.
电化学水质
色谱仪
灭菌设备
粉碎机
气体检测仪
元素测定
索取产品资料
点击这里,免费索取产品资料
购买帮助
如何购买
联系方式:
总机:
021-65730171

021-65729118
传真:
021-65732715

无损检测 >> 无损检测 >> 探伤仪.超声波探伤仪.相控阵探伤
产品介绍
科研级产品,同一个点可以多个角度进行检测,
角度精度可达0.1°
范围: 9900μs
声速: 635-15240m/s
检测模式: PE/PC/TT/TOFD
脉冲电压: 50V/100V 50v/100v/200v
脉冲方式: 负方波
脉冲宽度 : 30-500ns
脉冲上升时间:<8ns
焦点数量: 1024 NA
聚焦类型: 深度/声程/投影面/聚焦面/自动NA
检波: FW/HW+/HW-/RF
扫描类型: 线性/扇形/静态/深度扫查 NA
电话咨询热线:
021-6573 0171多种规格参数,请拨打咨询热线
留言咨询服务:(适用于午休和夜间、习惯留言咨询的客户)
联系人
电话:
邮箱:
内容:

Cany-96便携式超声相控阵探伤仪是新一代相控阵检测设备。Cany-96具有强大的检测能力,可实现多种扫查方式和聚焦方式,大大提高了检测可靠性;可同时进行不同深度扫查,检测更为灵活高效。界面设计友好通用,操作简单方便,配套的相控阵探头可解决多种复杂的检测问题,节约检测成本。



产品特点

·最高32/128相控阵

·可对每个声束进行校准

·双独立通道TOFD检测

·多组并行扫查

·线性/扇形/静态/深度四种扫查

·负方波发射,脉宽精度高达2.5ns

·深度/声程/投影/自由面四种聚焦

·PRF可达20KHz



经典应用

简易操作:

便利的设置向导 可进行材料的选择,以及声速和工件形状的设置。快速的探头和楔块选择或自定义。组向导可实现同一探头设置不同的扫查区域和方式。多种焊缝坡口类型可供选择。

实时成像:

强大的数据分析 配备参考和测量光标,用于缺陷定量和生成报告。可对A扫描、B扫描、S扫描和C扫描进行交互式分析,缺陷分析更为精确。所有的测量结果都可以在线得到,也可以保存完整的A扫描之后重新调出离线分析。

校准:

全功能的校准 保证了每个聚焦法则都等同于单通道探伤仪,确保检测精度。简单易用的帮助式菜单可指导用户轻松完成声速、楔块延迟、灵敏度等校准。

聚焦法则:

完美的聚焦成像 确的图像分辨率,角度精度可达0.1°。聚焦方式可根据需要进行设置,缺陷显示更为清晰。多种聚焦法则可选,满足更多检测需求。



技术参数

配置

发射/接收

2/4

范围

9900μs

声速

635-15240m/s

脉冲发生器

检测模式

PE/PC/TT/TOFD

脉冲电压

50V/100V 50v/100v/200v

脉冲方式

负方波

脉冲宽度

30-500ns

脉冲上升时间

<8ns

PRF

20KHz

延迟

10μs/2.5ns

阻尼

NA 50Ω/ 500Ω

接受器

增益

0 dB80 dB

最大输入信号

0.5-15MHz

接收器输入阻抗

200Ω

接收器带宽

60pF

接收器延迟

10μs/2.5ns

数据采集

采样率

100MHz

ADC分辨率

10bit

最大A扫描长度

8192

焦点数量

1024 NA

聚焦类型

深度/声程/投影面/聚焦面/自动NA

检波

FW/HW+/HW-/RF

同步

始脉冲或闸门

扫描与显示

扫描类型

线性/扇形/静态/深度扫查 NA

显示模式

显示模式 A/B/C/S扫描 TOFD

测量单位

mm/inch

物理性质

门限

A/B/I

闸门阈值

0-98%

闸门触发模式

峰值、前沿

检测报告

网页格式

综合数据存储

可插拔存储器U/SD

显示屏尺寸

10.4 inch

显示分辨率

800*600pixel

显示类型

TFT LCD触摸屏

I/O接口

USB 3

以太网

10/100M

视频输出

DVI/VGA 兼容

编码器

支持

语言

中文/英文/法语/俄语等

电池和电源

直流供电电压15VDC 4A

电池类型

锂电池

充电方式

主机上充电,可同时操作设备

连续工作时间

6小时

外壳尺寸

325mm*230mm*130mm

重量

4.5Kg(不包括电池)
