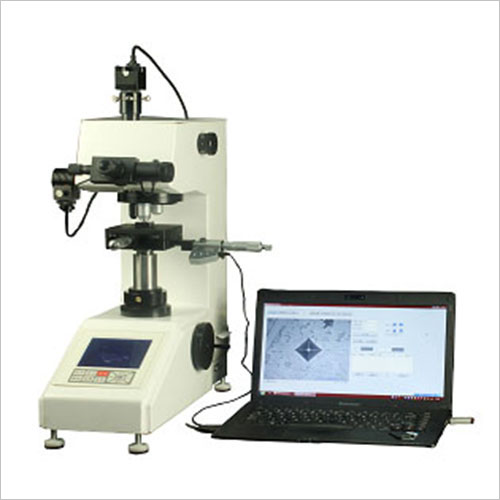

自动转塔图像分析显微硬度计JMHV-1000ZCCD是由精密机械，光学系统和先进计算机技术萃合而成的材料硬度测量仪器。显微硬度计对于研究金属组织，产品质量管理及出具商品证明资料均是不可欠缺的试验机。对于精密机械类的小零件，金属组织及表面加工层、电镀层、氮化层、渗碳层，氰化层零件的表层硬度，玻璃、陶瓷、玛瑙等可对被限定的微小部分进行测定，本产品物镜和压头自动切换、无需人工切换，通过专业的显微硬度测量软件自动测量或手动测量硬度值，无需人工看显微镜，直接通过电脑屏幕清晰显示硬度值和曲线，自动和手动两种测量方式用户可任意选择，各种硬度值自动转算，对被测零件表面几乎没有损伤，具备较高的方便性、可靠性和稳定性。
显微硬度计特征、优点
·光学系统像质清晰，高清晰显示出压痕。
·精密定位系统，压头和物镜自动转换定位准确，连续打压痕始终在中心无丝毫差异。
·精度符合：中国国家标准 GB/T 4340.2-1999国际标准ISO 6507，美标ASTM_E92。

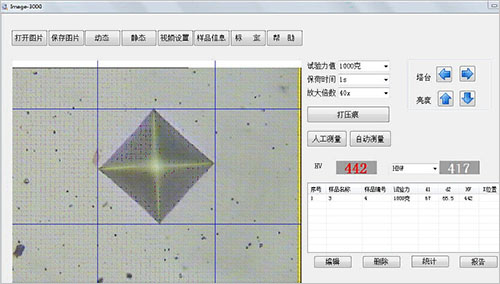

图像测量软件功能
数据处理软件与图像测试软件兼容并进行压痕测量，数据分类，统计，储存及输出，软件自动显示压痕测试结果曲线 ，深度曲线，误差统计等.
·图像分析软件：测量和记录压痕与硬度值
·可测试表面处理层深度及硬度梯度，如渗碳层，淬火层等
·可绘制深度与硬度梯度坐标曲线图
·准确确定和设置压痕位置与试样边缘的距离
·可以进行标尺转换
·图像输出：打印机能完成图像定倍打印及文本的保存、打印等操作
·可以作连续加载后连续读取压痕的连续试验，并且可以进行每次加载荷和每次读取压痕的逐次实验。
·采用了观察方便的ccd摄像头、视频线，可在显示器上直接观察测量压痕，用鼠标测量准确度高。
·对于设定试验条件，显示结果等均可清楚快捷地操作及显示。
·通过测量软件，可用计算机进行操作方便，实现单点测量可随机测量多点、统计测量数据。
·任意设定两点或多点测量点的间距作渗层深度测量可沿X或Y两个方向测量、统计测量数据。
·根据用户输入的判定值（如550）自动计算渗层深度.统计演算、换算、显示曲线
技术参数
物镜/压头切换：自动切换、自动转塔（无需人工切换）
试验力：10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N)
加荷方式：程控自动加荷,保荷和卸荷
保荷时间：0–60 s
硬度测量范围：5 – 3000HV
总放大倍率：物镜: 40x; 10x（观察用）；测量目镜: 10x；总倍率: 400x; 100x（观察用）
最小检测单位：0.5 µm
X-Y测试台：尺寸：100×100mm；最大移动：25×25 mm；最小读数：1/100mm
光路切换：双光通道（测量/摄影切换）
测量读数方式：用软件进行测量，也可用目镜测量
软件系统：全中文操作界面，支持彩色打印机输出 1024×768分辨率显示器 32位彩色监视器1024x600
试件最大高度：80mm
执行标准(或参照) ：中国国家标准 GB/T 4340国际标准ISO 6507 ， ASTM_E92
电源 /光源：220 VAC, 50/60 Hz/卤素灯光源
尺寸：主机尺寸420*300*500mm
重量：约28kg
硬度测试软件及数据输出
显示：试验力，保荷时间，D1, D2, HV硬度值，平均值，分散度，标准偏差，提供HRA、HRB、HRC、HRD、HRF、HV、HK、HBW、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T等换算值，硬度梯度曲线图等。
用标准尺或用硬度块对硬度值进行准确校准。
对试验力偏差引起的硬度值误差进行自动修正。
可获得指定放大倍数的图像，提供Excel格式的报告。
|
