产品介绍

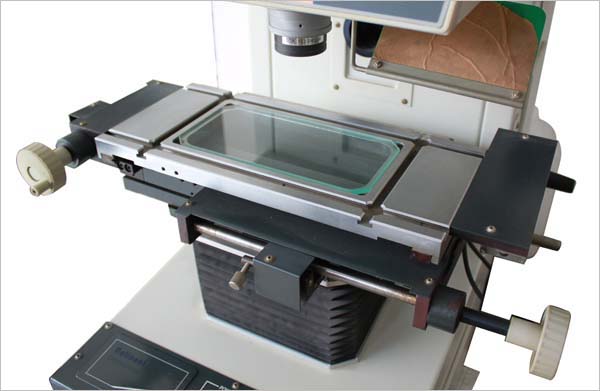

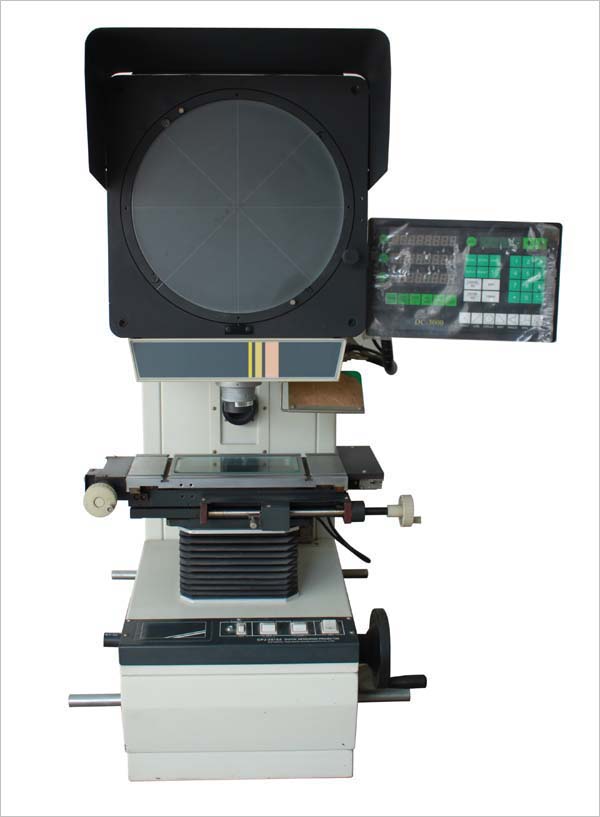

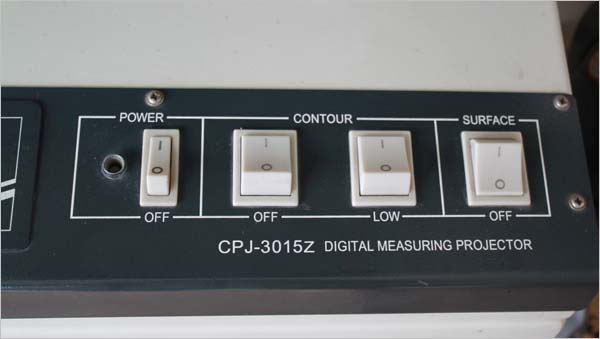

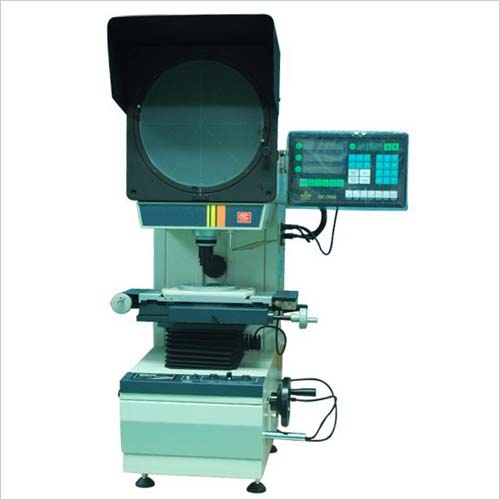

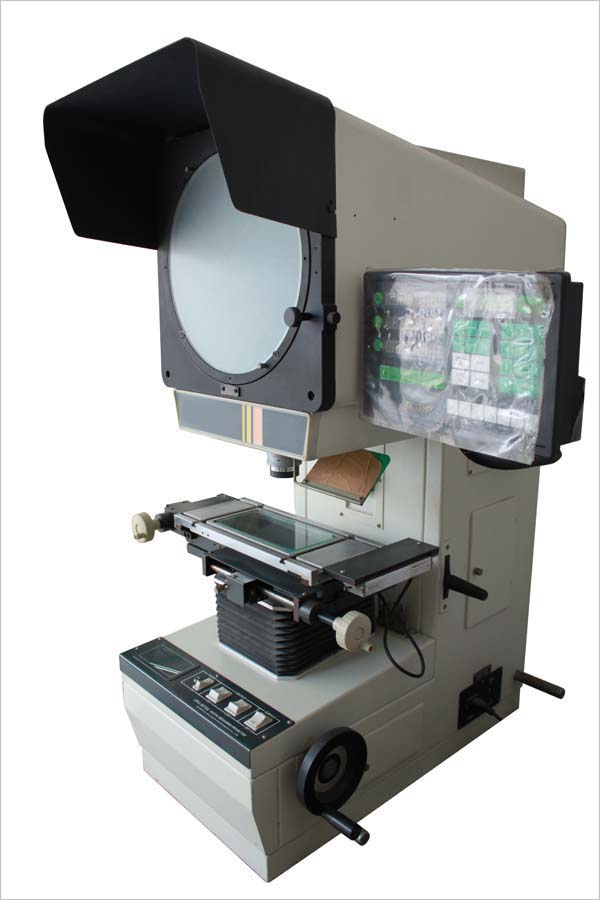

正像型
CPJ-3007Z,CPJ-3010Z,CPJ-3015Z,3款设备尺寸有区别.
金属台面尺寸(mm): 340*152
玻璃台尺寸(mm): 196*96
X坐标行程(mm): 150
Y坐标行程(mm): 50
Z坐标行程(mm): 90(调焦)
仪器测量精度(μm): 3+L/50(L为被测长度,单位：mm)
X,Y坐标数显分辨力: 0.5μm
投影屏尺寸(mm): Ф 312，使用范围 > Ф300(刻有米字线)
投影旋转范围: 0~360°
旋转角度数显分辨力: 1 ′ 或0.01°
物镜放大倍数: 10X(选),20X(选),50X(选),100X(选)
物方线视场(mm): Ф30 Ф15 Ф6 Ф3
物方工作距离(mm)77.7, 44.3, 38.4, 25.3
测量最大高度(mm): 80
载重 ≥250kg
数据处理系统: 可做多点采样，坐标旋转，点、线、距离，角度测量
|
|
|
|
 |
|
CPJ系列测量投影仪是光、机、电一体化的精密高效测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。测量投影仪广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。测量投影仪能高效检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。
CPJ-3000Z系列测量投影仪结构紧凑，外形简洁美观，经济实用，可靠性好，坐标示值误差可达(3+L/75)μm，轮廓投影仪能够高效的对工件进行直接测量和比较测量，例如：冲压件、齿轮、螺纹，刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。
技术参数
|
仪器型号 |
正像型 CPJ-3007Z |
正像型 CPJ-3010Z |
正像型 CPJ-3015Z |
|
工作台 |
金属台面尺寸 |
260*152 |
306*152 |
340*152 |
|
玻璃台尺寸 |
125*100 |
175*100 |
196*96 |
|
X坐标行程 |
75 |
100 |
150 |
|
Y坐标行程 |
50 |
50 |
50 |
|
Z坐标行程 |
90(调焦) |
90(调焦) |
90(调焦) |
|
仪器测量精度 |
2.5μm+L/100(L为被测长度,单位：mm) |
2.5μm+L/100(L为被测长度,单位：mm) |
3μm+L/100(L为被测长度,单位：mm) |
|
X、Y坐标数显分辨力 |
0.5μm |
0.5μm |
0.5μm |
|
外形尺寸 |
770*550*1100mm |
770*550*1100mm |
770*550*1100mm |
|
仪器重量 |
120kg |
125kg |
130kg |
|
投影屏 |
投影屏尺寸 |
Ф 312mm 使用范围 > Ф300mm(刻有米字线) |
|
投影旋转范围 |
0~360° |
|
旋转角度数显分辨力 |
1 ′ 或0.01° |
|
物镜 |
放大倍数 |
10X(选) |
20X(选) |
50X(选) |
100X(选) |
|
物方线视场 |
Ф30mm |
Ф15mm |
Ф6mm |
Ф3mm |
|
物方工作距离 |
77.7mm |
44.3mm |
38.4mm |
25.3mm |
|
测量最大高度 |
80mm |
80mm |
80mm |
80mm |
|
仪器电源 |
100V/240V(AC) 50/60Hz |
|
总功率 |
400W |
|
建议放置台 |
载重 ≥250kg 尺寸(长*宽*高) 800*550*650(mm) |
|
数据处理系统 |

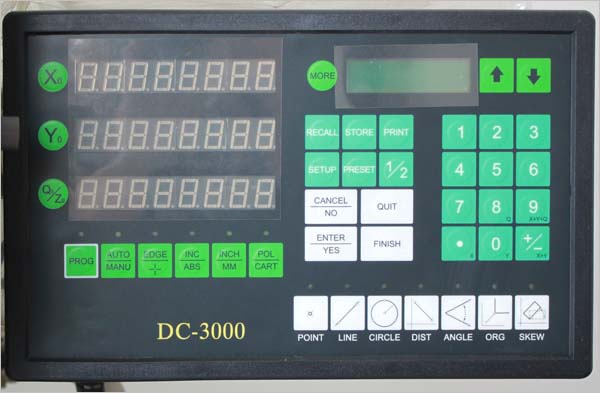

DC-3000 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度测量 RS-232数据输出 |
|
仪器照明 |
透射与反射照明光源均为24V，150W卤素灯 |
|
冷却方式 |
强制风冷(三轴流风扇) |
|
仪器选配件 |
微型打印机、光学寻边器等 M2D -CPJ 软件等——详情请见投影仪附件明细 |
|
|
|
|
|
|
|
|
另本机标配：圆工作台组件
|
|
 |
|
|
|
|
|
|
