产品介绍
9J,基本款.

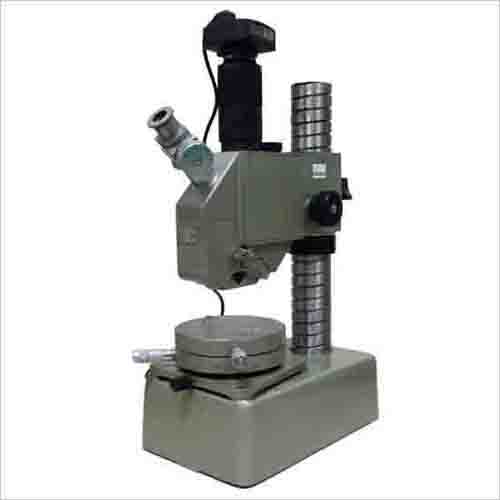

9JD,加配USB摄像头.摄像头连接电脑可以拍摄储存.

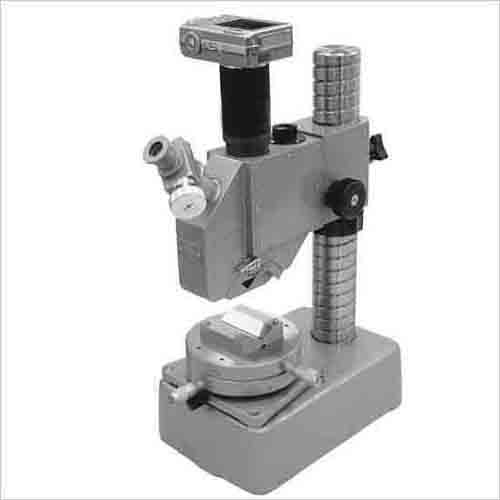

9JV,加配高级数码相机.不接电脑,也可以直接拍摄储存.
本仪器是以光切法测量零件加工表面的微观不平度.适用于测量1.0～80微米即原标准▽3-▽9级表面光洁度.对于表面划痕、刻线或某些缺陷的深度也可用来进行测量
摄影装置放大倍数: 约6倍
测量不平度范围: (1.0～80)微米
不平宽度,
用测微目镜: 0.7微米～2.5毫米
用坐标工作台: (0.01～13)毫米
|
|
|
|
 |
|
本仪器是以光切法测量零件加工表面的微观不平度。适用于测量1.0～80微米即原标准▽3-▽9级表面光洁度。对于表面划痕、刻线或某些缺陷的深度也可用来进行测量。
光切法特点是在不破坏表面的状况下进行的。是一种间接测量方法。即要经过计算后才能确定纹痕的不平度。
9J光切法显微镜配备数码相机为：9J-D数码摄影光切法显微镜
技术参数
|
型号 |
9J |
9J-V |
9J-D |
|
仪器本体 |
1台 |
1台 |
1台 |
|
测微目镜 |
1只 |
1只 |
1只 |
|
坐标工作台 |
1件 |
1件 |
1件 |
|
V型块 |
1件 |
1件 |
1件 |
|
标准刻尺（连盒） |
1件 |
1件 |
1件 |
|
7倍物镜 |
1组 |
1组 |
1组 |
|
14倍物镜 |
1组 |
1组 |
1组 |
|
30倍物镜 |
1组 |
1组 |
1组 |
|
60倍物镜 |
1组 |
1组 |
1组 |
|
可调变压器220/4～6/5VA |
1只 |
1只 |
1只 |
|
2.1瓦6伏灯泡(备用件) |
3只 |
3只 |
3只 |
|
数码摄像系统 |
- |
1套 |
- |
|
摄影装置（选购件） |
- |
- |
1件 |
|
专用适配镜及接口 |
- |
1套(品牌电脑及打印机另可选购) |
1套(品牌电脑及打印机另可选购) |
|
测量范围不平度平均高度值（微米） |
表面光洁度级别 |
所需物镜 |
总放大倍数 |
物镜组件工作距离（毫米） |
视场（毫米） |
|
＞1.0～1.6 |
9 |
60timesN.A.0.55 |
510times |
0.04 |
0.3 |
|
＞1.6～6.3 |
8～7 |
30timesN.A.0.40 |
260 times |
0.2 |
0.6 |
|
＞6.3～20 |
6～5 |
14timesN.A.0.20 |
120 times |
2.5 |
1.3 |
|
＞20～80 |
4～3 |
7timesN.A.0.12 |
60 times |
9.5 |
2.5 |
摄影装置放大倍数：约6倍
测量不平度范围：(1.0～80)微米
不平宽度用测微目镜：0.7微米～2.5毫米；用坐标工作台：(0.01～13)毫米
仪器重量：约23公斤
外形尺寸：约180×290×470毫米
9J光切法显微镜
9J-V图像光切法显微镜
9J-D数码摄影光切法显微镜
| |
 |
|
|
|
|
|
|
