产品介绍
这一款的测量范围非常大,达到300mm
X轴导轨移动直线度: 0.25-0.4um /60mm
L=X轴导轨移动距离: ±(1.5+2L/100) μm
H=Z1轴方向测量高度: ±(2+15H/100) μm
量程: 25mm
分辨率: 1/65536
爬坡角度: 上升77度 下降88度
软件: 轮廓形状参数、角度处理（坐标夹角、直线夹角)
圆弧处理（圆弧半径、圆心距、圆心到直线的距离、交点到圆心的距离等）
点线处理、直线度、槽深、槽宽、沟边距、沟心距、水平距等参数
图形放大倍率: 可任意缩小、放大
直光栅尺分辨率: 0.1μm
承载重量: 100kg
X轴方向测量范围: 300mm
立柱垂直测量高度: 550mm
Z轴方向测量范围: 使用标准配件：300mm (若测量部位为孔内部，孔径不小于20mm)；另有不同内孔直径的测杆选择
|
|
|
|
 |
|

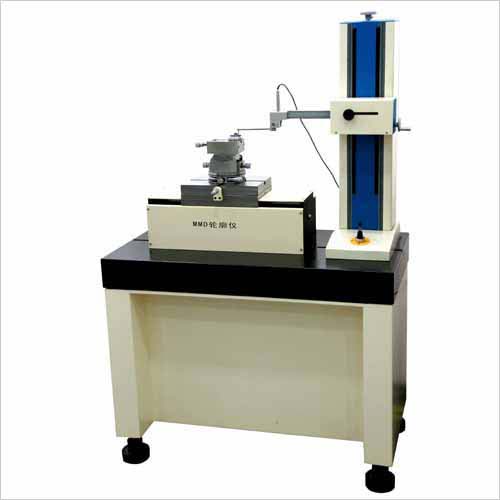

MMD-320工件移动式轮廓仪可测量各种精密机械零件的素线轮廓形状参数，角度处理（坐标角度，与Y坐标的夹角，两直线夹角）、圆处理（圆弧半径，圆心到圆心距离，圆心到直线的距离，交点到圆心的距离，直线到切点的距离）、点线处理（两直线交点，交点到直线距离，交点与交点距离，交点到圆心的距离）、直线度、凸度、对数曲线、槽深、槽宽、沟曲率半径、沟边距、沟心距、轮廓度、垂直距离、倾斜度、水平距离等形状参数。该仪器最大测量高度达到500mm，最大测量距离可达300mm。
产品特点
·精度高,寿命长---采用超高精度气浮导轨作为直线测量基准，具有稳定性好、承载大、不易磨损等优点。
·天然花岗岩基座及立柱---造型美观，机械性能更加稳定可靠。
·高精度光栅尺及进口采集卡---保证数据采样分辨率，准确度高，稳定性好。
·基于windows操作平台的专用测量软件。界面亲切美观，操作方便，测量、分析功能强大，并实现和CAD无缝对接。
·完善的夹具使工件的调整变得更加方便快捷。
技术参数
|
产品型号 |
MMD-320A |
MMD-320B |
|
X轴导轨移动直线度 |
0.4μm /60mm |
0.25μm /60mm |
|
测量
精度 |
(L=X轴导轨移动距离) |
±(1.5+2L/100) μm |
±(1+L/100) μm |
|
(H=Z1轴方向测量高度) |
±(2+15H/100) μm |
±(0.8+10H/100)μm |
|
传感器量程 |
25mm |
25mm |
|
Z1轴 |
采样方式 |
传感器不动，工件气浮导轨移动采样 |
|
分辨率 |
1/65536 |
|
产地 |
国产 |
进口 |
|
爬坡角度 |
上升77度 下降88度 |
|
软件 |
数据处理方式 |
利用威而信自主开发的轮廓仪软件处理数据、与CAD无缝连接处理数据 |
|
数据处理项目 |
轮廓形状参数、角度处理（坐标夹角、直线夹角）、圆弧处理（圆弧半径、圆心距、圆心到直线的距离、交点到圆心的距离等）、点线处理、直线度、槽深、槽宽、沟边距、沟心距、水平距等参数 |
|
图形放大倍率 |
可任意缩小、放大 |
|
数据采样 |
采用精密直光栅触发采样；配备优质计算机,对测得轮廓图形具有CAD处理功能 |
|
速度设定 |
0.02mm/s、0.05mm/s、0.1mm/s、0.2mm/s、0.5mm/s、1mm/s 、2mm/s (七个速度) |
|
气浮
横导
轨X
轴 |
直光栅尺分辨率 |
0.1μm |
|
直光栅尺产地 |
国产 |
进口 |
|
承载重量 |
100kg |
|
X轴方向测量范围 |
300mm |
|
垂直
立柱
Z轴 |
立柱垂直测量高度 |
550mm |
|
Z轴方向测量范围
（工件最大高度） |
使用标准配件：300mm (若测量部位为孔内部，孔径不小于20mm)；另有不同内孔直径的测杆选择 |
|
电器箱 |
提供仪器所需的硬件支持 |
|
综合调整台调整范围 |
Y轴方向10mm，X轴水平可调±40度，Z轴回转可调360度（带微调装置） |
|
外部
条件 |
标准附件 |
标准圆弧件,标准测头及测杆(含球测头、斜测针),随机光盘(可一键恢复系统),常用工具一套 |
|
可选配件 |
大(小)调整工作台，各种规格测针、测杆，平口钳,各类夹具,精密电源等 |
|
主机尺寸 |
长×宽×高：750mm×470mm×1350mm |
|
电源 |
220-240v AC，50HZ，单独地线；最大功率消耗500W |
|
压缩空气 |
纯净压缩空气：气压0.4MP，消耗0.1m3/min（气源供给0.6MP，0.25m3/min以上） |
|
环境要求 |
工作温度：10摄氏度到30摄氏度 ；湿度20-80%RH（无结露） |
| |
 |
|
|
|
|
|
|
